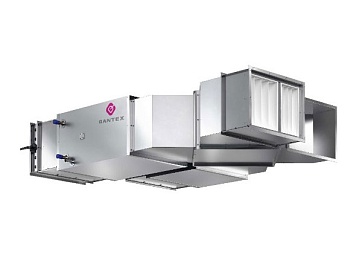

DV-M04000

Вентиляторные группы оснащены высокоэффективными вентиляторными колесами с прямым приводом, что обеспечивает отличные аэродинамические характеристики за счет снижения потерь давления на трение и уменьшения завихрений воздушного потока, сопровождающих движение лопаток в потоке воздуха. Основная задача вентиляторной группы – создание эффективного воздухообмена.

Конструктивные особенности:

• пониженный уровень шума;
• высокий к.п.д. вентилятора;
• стандартно электродвигатель поставляется с преобразователем частоты электрического тока;
• рабочее колесо изготовлено из высококачественного полимерного материала с добавлением стекловолокна;
• материал рабочего колеса характеризуется долголетней эксплуатацией и высокой стойкостью к загрязненному атмосферному воздуху;
• трехфазные асинхронные электродвигатели: длительность работы подшипников –l10 = 20000ч / L50 = 100000ч; степень защиты –IP55.

Конструкция:

Корпус секции имеет жесткую, легкую и прочную конструкцию. Корпус вентиляторной группы изготовлен из панелей толщиной 40 мм, состоящих из слоя пенополиуретана и двух стальных листов с антикоррозионным покрытием. Наружная поверхность корпуса имеет защитное покрытие из алюцинка, эффективно защищающего от коррозии.

Вентиляторная группа с фреоновым охладителем

Водяной нагреватель

Электрические воздухонагреватели предназначены для нагрева воздуха и применяются в канальных системах вентиляции. В качестве нагревающих элементов в воздухонагревателях используются трубчатые электрические элементы (ТЭНы).

Конструкция:

• корпус из стального листа с антикоррозионным покрытием;
• нагревательные элементы сопротивления с мощностью 2 кВт при питании 230 В или 6 кВт при питании 400 В;
• нагревательные элементы соединены в группы, мощность которых зависит от схемы соединения: звезда – 6 кВт/400 В, треугольник – 18 кВт/400 В;
• минимальная скорость воздуха: 1,5 м/с;
• нагреватель стандартно имеет термостат, защищающий от перегрева;
• максимальная допускаемая температура воздуха в зоне нагревательных элементов – 65 °С.

Рабочие параметры термостата:

• значение максимальной температуры воздуха – 65 ⁰С;
• выходной сигнал – сухой, без напряжения;
• номинальное напряжение: 20В – DC, 230D – AC

Канальные шумоглушители применяются в системах вентиляции и кондиционирования воздуха и предназначены для снижения аэродинамического шума и вибрации, создаваемых вентиляторами, кондиционерами, отопительными агрегатами, воздухораздающими устройствами. Также они используются для снижения шума, возникающего в элементах вентиляционной сети, таких как воздуховоды, и распространяющегося по воздуховодам. Помимо этого, шумоглушитель снижает вибрацию, что повышает срок службы вентиляционной системы.

Конструктивные особенности:

• секция шумоглушения является опциональным элементом, шумопоглощающие элементы (кулисы) имеют толщину 140 мм, длину – 1000 мм, кулисы поставляются без корпуса для монтажа в воздуховодах;
• наполнение кулис – звукопоглощающая негорючая минеральная вата с плотностью 60 кг/м3 и 80 кг/м3;
• наружная поверхность – покрытие, исключающее срыв и попадание в приточный воздух частичек минеральной ваты;
• количество пластин-кулис в блоке: 2шт. (DV-M02500 – DV-M04000); 3шт. (DV-M06200 – DV-M08500).

Пластинчатые рекуператоры предназначены для утилизации тепла (холода). Вытяжной, удаляемый из помещения, воздух протекает в канале между пластинами теплообменника, нагревая их. Приточный воздух, протекая через остальные каналы теплообменника, нагревается. В теплообменнике происходит теплопередача между этими тщательно разделенными потоками с различной температурой. Энергообмен протекает при высокой степени разделения воздушных потоков.

Конструкция:

• пакет алюминиевых пластин с перекрестными каналами для потоков воздуха;
• конструкция не включает теплоизолированный корпус, систему отвода конденсата и байпас.

Ячейковый панельный фильтр применяется как предварительный фильтр перед фильтрами высокой степени очистки в системах вентиляции и кондиционирования воздуха для объектов с высокими требованиями к чистоте воздуха.

Фильтрующая ткань уложена между гофрированными стальными сетками, смонтированными в раме толщиной 50 мм. Такая ткань изготавливается из полистиролового волокна.

Монтаж:

В корпусе уложены направляющие элементы, позволяющие при необходимости быстро и просто заменять фильтры.

Применение:

• в качестве фильтра предварительной очистки на объектах с высокими требованиями к чистоте воздуха;
• в качестве единственного фильтра на объектах с обычными требованиями к чистоте воздуха.

Карманный фильтр грубой очистки применяется как предварительный фильтр перед фильтрами высокой степени очистки в системах вентиляции и кондиционирования воздуха для объектов с высокими требованиями к чистоте воздуха.

Конструкция:

• фильтрующая ткань изготовлена из полиэстерового волокна;
• фильтрующие карманы расположены вертикально;
• направляющие элементы в корпусе обеспечивают легкий монтаж.

Применение:

• в качестве фильтра предварительной очистки на объектах с высокими требованиями к чистоте воздуха;
• в качестве единственного фильтра на объектах с обычными требованиями к чистоте воздуха.

Карманные фильтры тонкой очистки применяются в качестве второй ступени очистки воздуха для помещений с высокими требованиями к чистоте воздуха.

Конструкция:

• фильтрующие карманы длиной 600 мм в раме толщиной 25 мм;
• фильтрующая ткань из полистиролового волокна;
• вертикальный блок фильтрующих карманов;
• направляющие элементы в корпусе обеспечивают легкий монтаж.

Применяется в системах кондиционирования воздуха и вентиляции промышленных и общественных зданий при температуре окружающей среды от -40° до +70 °С. Отвечает за расхода воздух и перекрытие вентиляционного канала, а также регулирует смешение потоков наружного и вытяжного воздуха.

Конструкция:

• лопатки изготовлены из алюминия, по кромке – уплотнитель из полимерного материала;
• вращение лопаток – попарное, встречное;
• рама выполнена из алюминия;
• шток имеет квадратное сечение, он предназначен для работы с сервоприводом.
